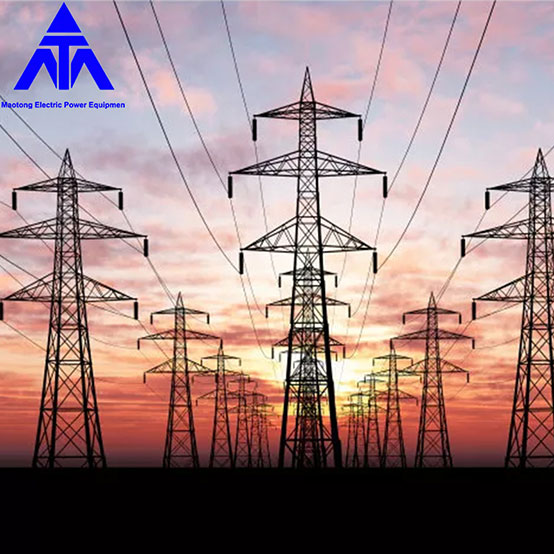

220KV Zachycení pádu Přenosové vedení Ocelová tyčová věž

Ocelová tyčová věž pro zachycení pádu 220 KV: příhradová věž složená z ocelové trubky pro hlavní části a ocelové trubky nebo sekce pro ostatní části. Jedná se o nosnou konstrukci pro nadzemní přenosová vedení pro podepření vodičů a hromosvodů. Udělejte drát k zemi, uzemněte předměty tak, aby splňovaly požadavky na vzdálenost a vydržely drát, hromosvod a vlastní zátěž a vnější zátěž.

Hlavní rysy ocelové tyčové věže pro zachycení pádu 220KV

Ocelová trubková konstrukce věže má relativní technické a ekonomické výhody a je vhodná pro přenosové věže s velkým zatížením.

(1) Charakteristiky zatížení

Členy věže z ocelových trubek nesou malý tlak větru, velkou tuhost v ohybu, jednoduchá konstrukce, jasný přenos síly, mohou poskytnout plnou vůli ložiskovému výkonu materiálu, na jedné straně mohou snížit hmotnost věže, snížit základní sílu ; Na druhou stranu je výhodné zvýšit schopnost odolávat přírodním katastrofám v extrémních podmínkách.

Za předpokladu splnění výpočtových požadavků na pevnost a stabilitu lze zatížení větrem na těleso věže výrazně snížit použitím věže z ocelových trubek s relativně malým součinitelem tlaku větru.

(2) Charakteristiky průřezu

Průřez ocelových trubkových prvků je symetrický a izotropní. Materiál je rovnoměrně rozložen po obvodu a ohybová tuhost sekce je velká. Když je plocha průřezu ocelové trubky a úhlové oceli stejná, věž z ocelových trubek nevykazuje svou výhodu.

U hydraulických komponent přenosové věže s menším průřezem a poloměrem g materiálu ocelové trubky lze mechanický výkon plně vyvážit požadavky na vůli, tuhost a stabilitu, zejména pro velikost konstrukční geometrie větší, delší tyče věže s velkým zatížením , ocelová trubka pólový nástavec stabilní výkon výhoda je zřejmá.

(3) Konstrukční spojení

Pokud jde o konstrukční spojení, hlavní materiál 220KV Přenosové linky pro zachycení pádu z ocelové tyče je spojen s přírubou nebo protínajícím se spojením, mezi nakloněným materiálem a hlavním materiálem je použito připojení zástrčkové desky nebo protínající se spojení, hlavní materiál z úhlové oceli věž je spojena uvnitř a vně a ostatní tyče jsou spojeny hlavně spojovacími deskami a šrouby.

Ocelová trubková příruba a vložení deskové spojovací konstrukce věže jsou relativně jednoduché, zároveň zvyšují pracovní zatížení svařování, ale snižují úhel ocelových komponentů, jako je nosnost konstrukce excentrických nepříznivých účinků, a zároveň zlepšuje spojení tuhost a hustota uzlu, může pomoci zlepšit celkovou tuhost konstrukce a stabilitu a schopnost odolávat dynamickému zatížení vibracemi větru.
