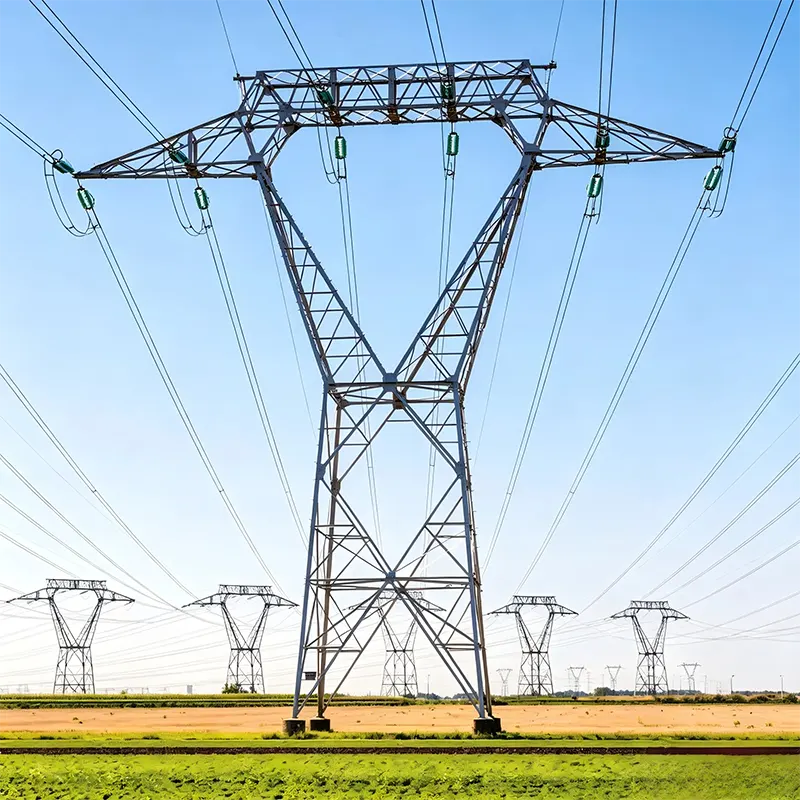

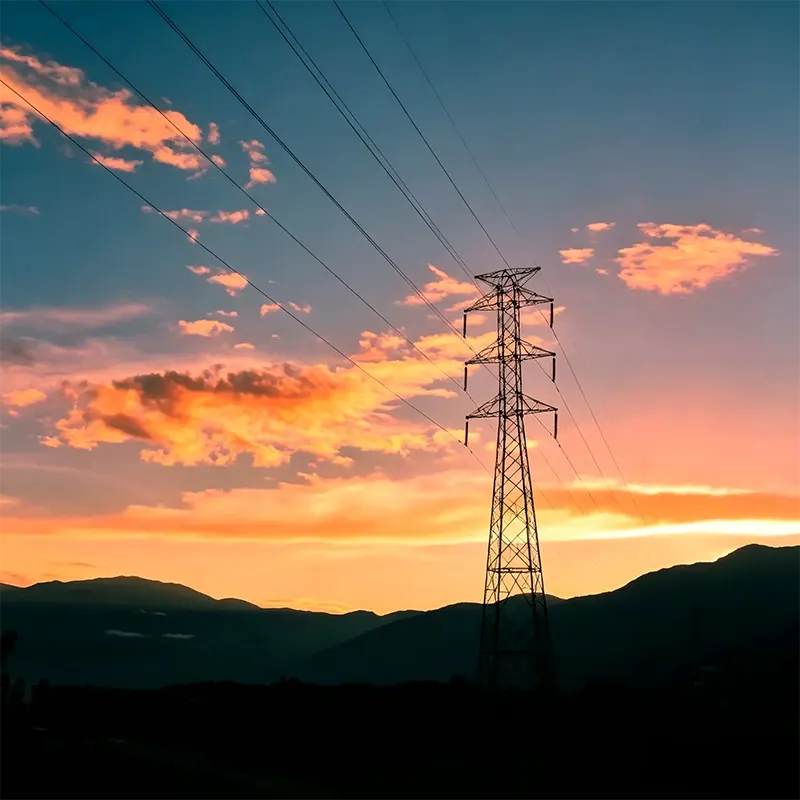

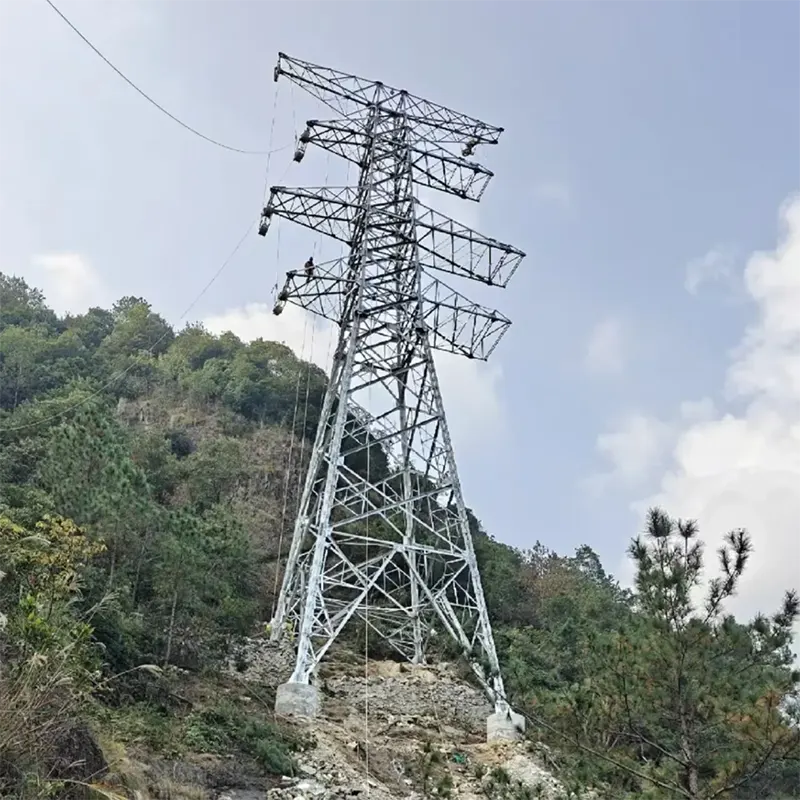

Věž vysokonapěťového přenosového vedení 400 kV
  • Věž vysokonapěťového přenosového vedení 400 kVVěž vysokonapěťového přenosového vedení 400 kV
  • Věž vysokonapěťového přenosového vedení 400 kVVěž vysokonapěťového přenosového vedení 400 kV
  • Věž vysokonapěťového přenosového vedení 400 kVVěž vysokonapěťového přenosového vedení 400 kV

Věž vysokonapěťového přenosového vedení 400 kV

    Maotong je známý výrobce energetických věží v Číně. Jeho vysokonapěťová přenosová věž 400 kV je páteří dálkových hromadných energetických sítí. MTtower vyrábí 400kV příhradové úhlové ocelové věže podle norem IEC/GB – typy zavěšení, tahu, úhlu a svorek. Žárově pozinkované, životnost více než 50 let.

    Odeslat dotaz

    Popis výrobku

    Věž vysokonapěťového vedení 400 kV je ocelová příhradová konstrukce, která podporuje vysokonapěťové vodiče, zemnící vodiče a izolátory v bezpečných výškách nad zemí. „400 kV“ se vztahuje k síťovému napětí, které nese – patří mezi nejvyšší třídy napětí používané pro mezistátní a mezinárodní přenos energie. Při této napěťové hladině musí každá věž v řadě unést stovky tun hmotnosti vodiče a odolat obrovskému napětí při zatížení větrem a ledem.

    Specifikace produktu

    Parametr

    Standardní rozsah

    Třída napětí

    400 kV (také 345 kV / 500 kV na vyžádání)

    Typy věží

    Odpružení / Napětí / Úhel / Terminál

    Konfigurace okruhu

    Jedno / Dvojité / Víceokruhové

    Výška věže

    25m – 80m (vyšší pro přechody přes řeku)

    Hlavní ocelová noha

    Vysokopevnostní úhelník Q355 / Q420

    Výztužná ocel

    Úhlové profily Q235B / Q355B

    Šrouby

    Vysokopevnostní třída 8,8 / 10,9, žárově zinkovaná

    Galvanizace

    Ponoření za tepla podle ISO 1461, 85 µm min (až 120 µm na vyžádání)

    Návrhové standardy

    IEC 60652 / IEC 60815 / GB 50545 / BS EN 50341

    Návrhová rychlost větru

    28 m/s – 45 m/s na podmínky místa

    Design Life

    50+ let

    Typ nadace

    Beton s vloženými pozinkovanými úhelníky



    Klíčové vlastnosti a výhody

    Navrženo pro extrémní zatížení

    Naše 400kV stožáry jsou konstrukčně analyzovány pomocí softwaru konečných prvků proti nejhorším případům kombinovaného zatížení: vítr 40 m/s na ledem zatížených vodičích, nerovnováha v napětí přerušeného drátu a teplotní prověšení. Bezpečnostní faktory podle IEC 60652 / GB 50545. Když výpočet říká, že věž stojí, tak stojí.


    Vysokopevnostní ocel, nižší nosnost

    Vysokopevnostní ocel Q420 v nohách může snížit hmotnost věže o 15–25 % ve srovnání s konvenčními konstrukcemi Q235. Nižší tonáž znamená nižší náklady na přepravu, menší základy a rychlejší montáž – úspory, které se skládají na lince 500 věží.


    Žárově pozinkováno pro 50+ let provozu

    Každý komponent je žárově zinkován podle ISO 1461 s minimálně 85 µm vrstvou zinku. V normálním atmosférickém prostředí počítejte s 50+ lety před první údržbou. Pro pobřežní nebo průmyslové korozní zóny nabízíme silnější nátěry (až 120 µm) nebo duplexní nátěrové systémy.


    Vyměnitelné, v praxi ověřené spoje

    Prvky nohou a výztuhy jsou vyrobeny s přesně navrženými otvory pro šrouby, takže identické věže z různých výrobních šarží se montují zaměnitelně. Montážní týmy hlásí, že naše věže jdou dohromady jako dobře vyrobený kus nábytku – žádné broušení, žádné vystružování, žádné osazování kladivem na místě.


    Kompletní balíček dokumentace

    Každá věž vysokonapěťového přenosového vedení 400 kV se dodává s certifikovanými výrobními výkresy, certifikáty o zkoušce materiálu, zprávami o tloušťce zinkování a souhrny strukturálních výpočtů. Vaši konzultanti a inspekční tým dostanou vše, co potřebují pro přijetí na místě.


    Typické aplikace

    Jako výrobce a dodavatel stožárů vysokonapěťového přenosového vedení 400 kV vyrábí MTtower stožáry pro energetické společnosti, dodavatele EPC a vývojáře obnovitelných zdrojů – dodávané ve velkém za ceny přímo z výroby pro:

    Mezistátní a meziregionální páteřní přenosová vedení 400 kV

    Odvádění energie z velkých tepelných, vodních a jaderných elektráren

    Spojovací koridory sítě větrných a solárních farem (kolektorové vedení 400 kV)

    Přeshraniční silové propojovací a exportní linky

    Výměna a modernizace stárnoucích koridorů 220kV/330kV na tř.400kV

    Přechod řek a úseky horských cest vyžadující vysoké těžké věže


    Výrobní proces

    Každý stožár vysokonapěťového vedení 400 kV začíná detailním návrhem: obrys stožáru převádíme na výrobní výkresy jednotlivých členů pomocí 3D softwaru věže, generujeme řezné listy, šablony otvorů a montážní výkresy, které dílna dodržuje na milimetr přesně.


    Výroba: úhelník je narovnán, CNC řezán na délku a děrován nebo vrtán pomocí přesných šablon. Každý člen je označen jedinečným štítkem odpovídajícím výkresům, takže ocel dorazí na místo již „označená“ svou polohou.


    Před galvanizací je provedena úplná zkušební montáž pro alespoň jednu věž každého typu. Zde ověřujeme zarovnání otvorů, lícování členů a celkovou geometrii – krok, který mnoho výrobců vynechává, a důvod, proč je naše montáž na poli tak hladká.


    Galvanizace: součásti jsou odmaštěny, mořeny v kyselině chlorovodíkové, roztaveny a ponořeny do roztaveného zinku při teplotě ~450 °C. Tloušťka zinkové vrstvy je u každé šarže ověřena magnetickým měřidlem. Konečná kontrola zahrnuje rozměry, pokrytí zinkem a usazení šroubů.


    Proč si vybrat Maotong?

    Qingdao Maotong Power Equipment Co., Ltd. je držitelem národní licence na výrobu průmyslových produktů včetně licence na výrobu věže přenosového vedení 220 kV a certifikátu kvality věže z ocelových trubek 500 kV. Nejsme výrobcem dílen – jsme licencovaným výrobcem vysokonapěťových věžových produktů.


    Z našich 205 registrovaných zaměstnanců je 85 technických profesionálů, včetně vyšších a středních inženýrů, kteří se zabývají konstrukčním návrhem, detailováním a kontrolou kvality. Přineste nám liniovou trasu a my navrhneme věže tak, aby odpovídaly.


    Členy věže jsou spojeny montážní sekvencí, opásány ocelovými popruhy a chráněny plastovou fólií v místech ložisek. Malé díly (šrouby, podložky, kování) jsou zabaleny v krabici a zřetelně označeny. Exportujte obaly podle norem pro námořní přepravu, nakládejte přímo z naší dílny do kontejnerů nebo nákladních lodí v přístavu Qingdao.


    Dokumentace: Obchodní faktura, Balicí list, Konosament, Osvědčení o původu, Certifikáty o zkoušce materiálu, Zprávy o zinkování. Pro ceny věží vysokonapěťového přenosového vedení 400 kV, hromadné objednávky nebo cenovou nabídku kontaktujte náš exportní prodejní tým.



    FAQ

    Otázka: Jaké informace potřebujete, abyste mohli uvést vysokonapěťovou přenosovou linku 400 kV?

    Odpověď: Typ věže (odpružení/tah/úhel), výška, síťové napětí, velikost a napětí vodiče, návrh zatížení větrem a ledem a příslušná norma (IEC, GB nebo místní). Pokud máte výkresy věže, můžeme citovat přímo z nich — pošlete nám PDF nebo DWG a my odpovíme do 48 hodin.


    Otázka: Můžete poskytnout věže pro kompletní řadu, ne pouze pro jeden typ?

    A: Ano. Pro kompletní projekty vedení 400 kV vyrábíme kompletní plán věží – závěsné, napínací, úhlové a koncové stožáry. Dodáváme také zakládací úhelníky a spojovací kování.


    Otázka: Jaké je vaše minimální množství objednávky?

    Odpověď: U přizpůsobených věží je MOQ 1 sada pro účely prototypu nebo testování. Pro výrobní cenu doporučujeme objednat alespoň 10 sad, abyste mohli využít efektivity výroby v dávkách.


    Otázka: Jak zajistíte, aby věže pasovaly na místo bez přepracování?

    Odpověď: Každý typ věže prochází před galvanizací úplnou zkušební montáží. Otvory pro šrouby jsou šablonovány přesným CNC děrováním/vrtáním a každý člen je označen na výkresech. Náš rekord: montážní čety montují naše věže bez broušení nebo vystružování.


    Otázka: Jaké jsou vaše platební a dodací podmínky?

    Odpověď: Obvykle 30% záloha T/T, zůstatek T/T nebo L/C na viděnou před odesláním. U 30 sad dodání do 20 pracovních dnů po uložení. EXW, FOB, CFR nebo CIF Qingdao – vaše volba.
