66kv 120kv 220kv žárově pozinkovaná elektrická věž

Představení energetické věže:

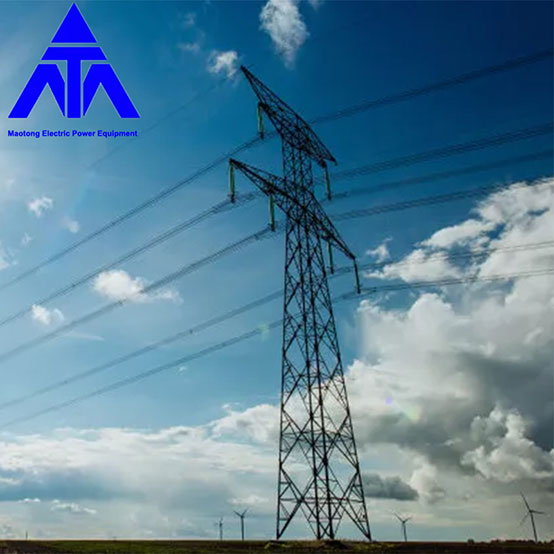

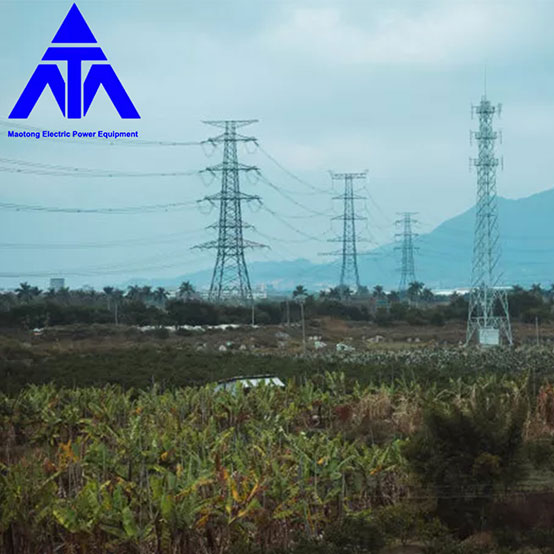

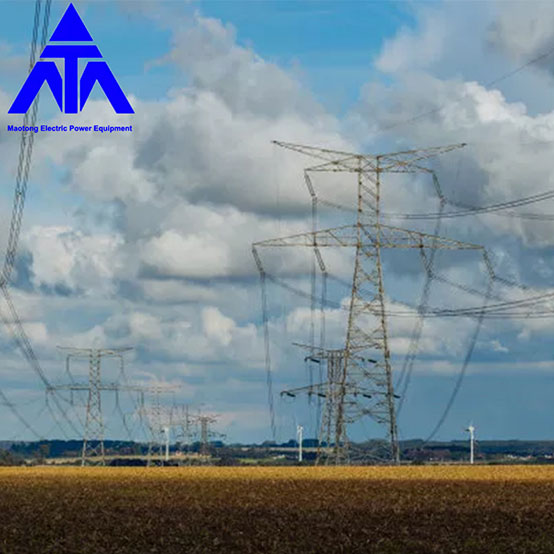

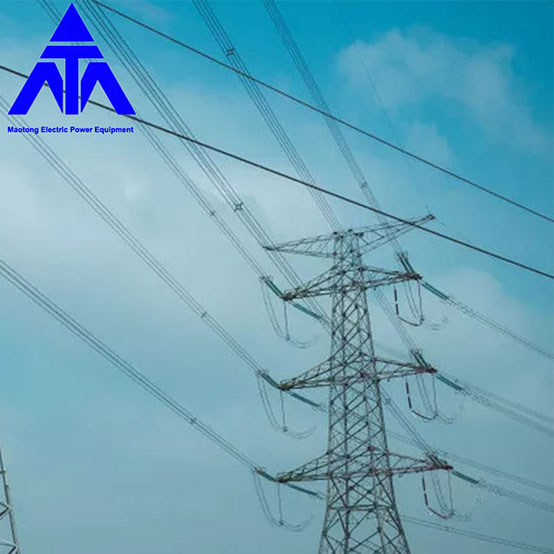

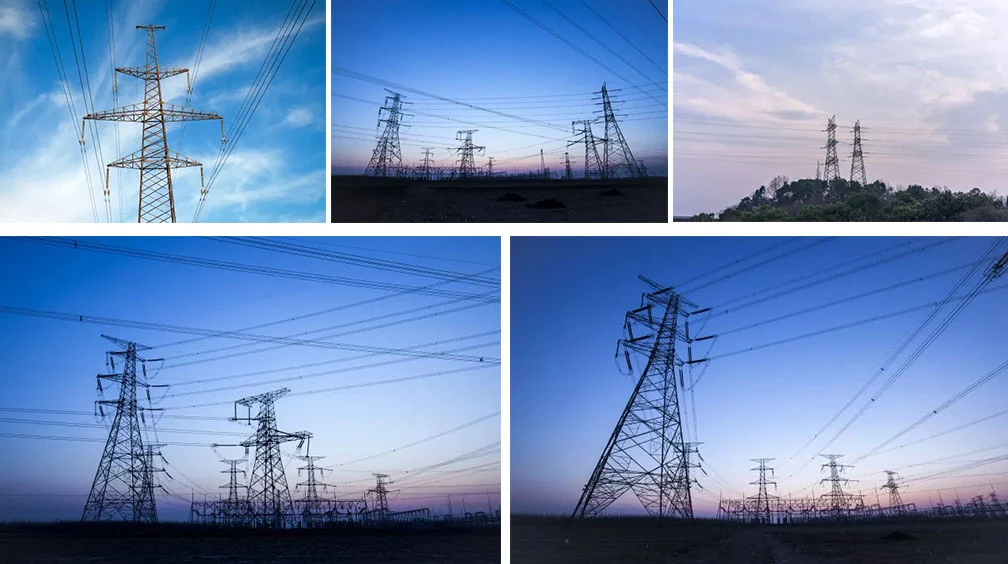

Energetická věž je lichoběžníková nebo trojúhelníková věžová konstrukce s výškou 25-40 metrů. Jedná se o ocelovou rámovou konstrukci. Elektrické stožáry se většinou staví v blízkosti elektráren a distribučních stanic v terénu. Jsou důležitými zařízeními v energetickém sektoru, mohou zavěšovat elektrické vedení a hrají roli ochrany a podpory. Návrh, výroba, instalace, údržba a kontrola kvality energetické věže jsou důležitými zárukami pro provoz a vývoj moderního energetického systému.

Klasifikace věže:

1. Věž vedení vysokého napětí je rozdělena na tečnou věž a napínací věž. Rohová věž je druh napínací věže a věž s kočičí hlavou je druh tečné věže.

2. Stejně jako tečná věž je izolátor svislá závěsná kočičí věž, napínací věž a izolátor je horizontální, což se používá k zabránění pádu smyčkové věže, otáčení linky atd.

3. Napětí závisí na počtu izolátorů, 1-2 kusy: 10KV, 3-5 kusů, 35KV, 7 kusů 110KV, 14-16 kusů 220KV, 28 kusů 500KV. Pokud jich uvidíte více, nemusíte je počítat. Zhruba vidíte délku.
Dělí se na:

4. Pět typů poháru na víno, kočičí hlava, vrchní typ, suchý typ a sudový typ

5. Podle účelu lze rozdělit na napínací věž, tečnou věž, úhlovou věž, transpoziční věž (věž nahrazující fázovou polohu vodiče), terminálovou věž a přejezdovou věž.

Požadavky na 66kv 120kv 220kv žárově zinkovaná elektrická napájecí věž:

Velikost a rozpětí stožáru musí splňovat požadavky na obvod: mezi vodičem a zemí, budovami, stromy, železnicemi, dálnicemi, řekami a jiným nadzemním vedením by měla být dodržena nezbytná malá bezpečná vzdálenost, mezi vodičem a vodičem, mezi svod a hromosvod. Ochranný úhel hromosvodu ke svodu a vodorovná malá vzdálenost mezi dvěma hromosvody při použití dvojitých hromosvodů musí splňovat příslušné předpisy.

Zatížení:

Věž přenosového vedení nese hlavně zatížení větrem, námrazu, napětí vedení, vlastní zatížení, hmotnost personálu a nářadí během instalace nebo údržby, jakož i zatížení přerušovanou čarou a seismické působení. Při návrhu se musí vzít v úvahu přiměřená kombinace těchto zatížení za různých meteorologických podmínek. Vlastní zatížení zahrnuje hmotnost věže, vedení, armatur, izolátoru, úhlovou výslednou sílu vedení a nevyvážené napětí podél vedení. Různé země mají různé předpisy týkající se zatížení při přetržení, pokud jde o počet přetržených vodičů (obecně s vyloučením současného přerušování vodičů a hromosvodů), velikosti napětí při přetržení a meteorologických podmínek při přerušování.

Věž je obecně zjednodušena na statickou analýzu. Pro dynamická zatížení, jako je vítr, přerušovaná čára a zemětřesení, se dynamické působení obvykle posuzuje vynásobením koeficientu vibrací větru, koeficientu nárazu přerušované čáry a koeficientu odezvy seismické síly v tomto pořadí na základě statické analýzy.
