Pozinkovaná ocelová konstrukce 400KV pro elektrickou rozvodnu

Mao Tong je přední čínská galvanizovaná ocelová konstrukce 400KV pro výrobce, dodavatele a vývozce elektrických rozvoden. Qingdao Maotong

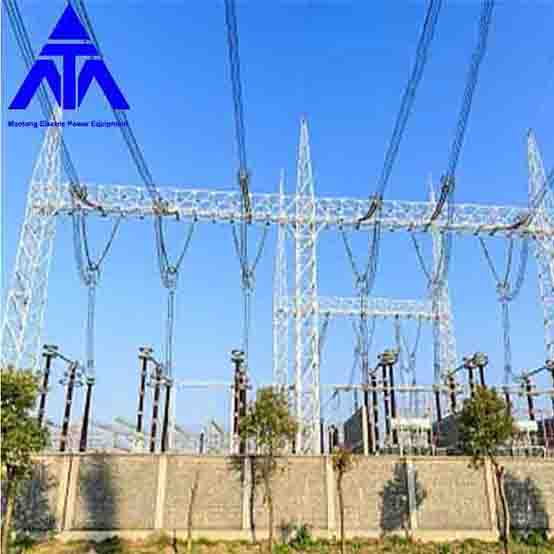

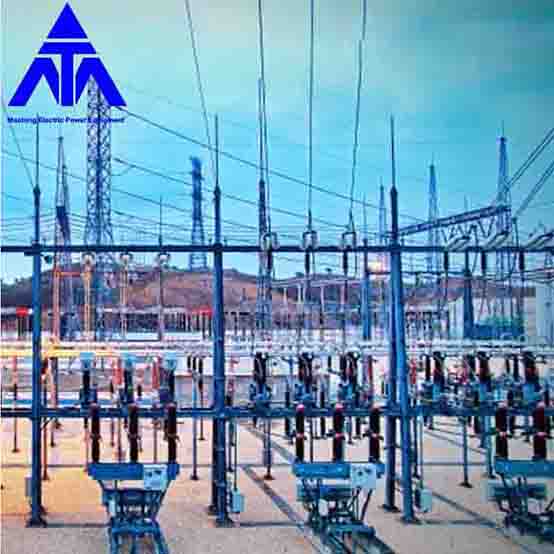

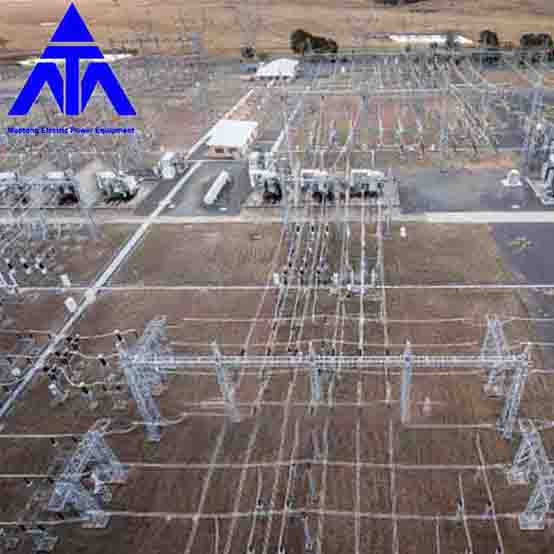

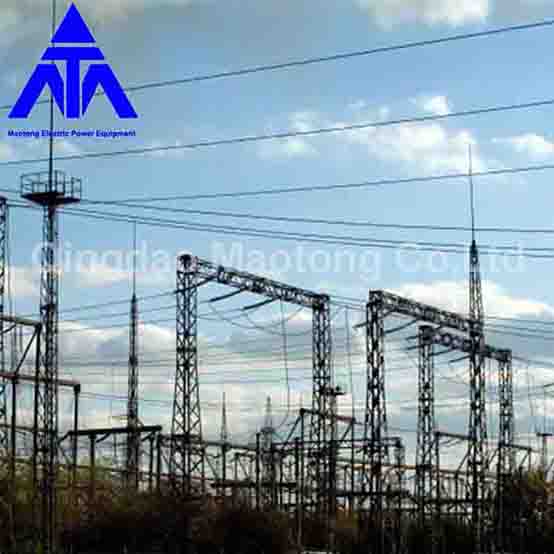

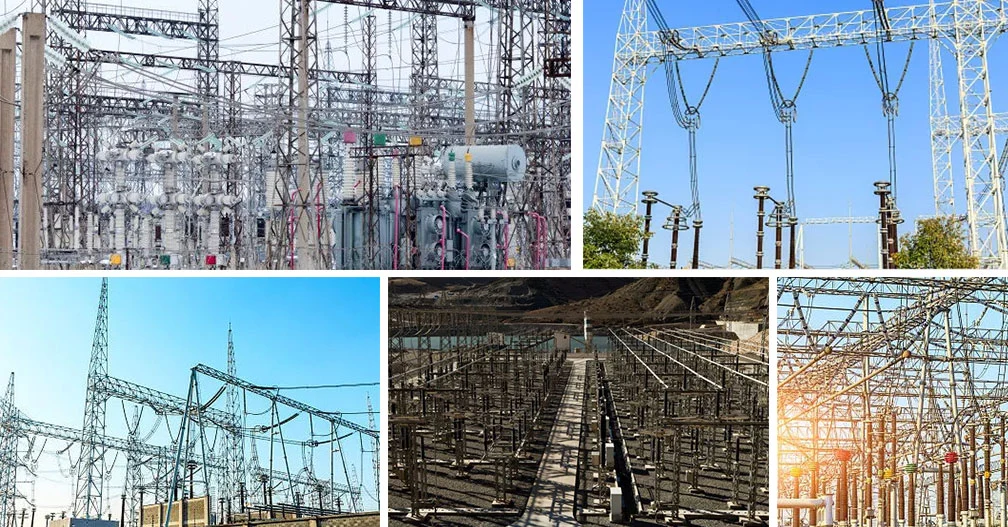

Architektura rozvodny je rozvodna

Rozvodna a další venkovní drát, vybavení hlavní nosné konstrukce obecného názvu. Stanovuje se podle napěťové hladiny, měřítka, uspořádání zařízení, stavebních a provozních podmínek a místních klimatických podmínek. Podle povahy elektřiny vyžadují různé úrovně napětí určitou vzdálenost mezi dráty, dráty k zemi a dráty ke konstrukcím. Konstrukce rozvodny se proto vyznačuje vysokými sloupy a malými sekcemi, které patří do struktury velké flexibility. Z hlediska typového zařazení technologického uspořádání se rozlišuje střední dispozice, poloviční výška dispozice a vysoká dispozice. Polovysoké uspořádání a vysoké uspořádání se používají hlavně v rozvodnách s vysokým napětím.

V současné době jsou elektrifikované železniční trakční měnírny střední velikosti. Konstrukce se z hlediska klasifikace účelu dělí na drátěný rám, rám sběrnice, středový rám dveří, rohový rám, kombinovaný rám transformátoru, držák zařízení s jednou tyčí atd. Z hlediska klasifikace vzhledu architektury jsou běžně používané formy architektury jsou architektura typu AH in/out, typ AP s podporou hromosvodu in/out architektura, architektura typu AP, A? Architektura typu, architektura typu P, architektura rohů, architektura velkých tvarů, s tahem dovnitř a ven z architektury. Pokud jde o důraz na architekturu, existují tři typy architektury: střední architektura, architektura terminálu a architektura draw-wire.

Dispoziční forma a tvar architektury jsou určeny napěťovou úrovní, rozvodem a uspořádáním zařízení rozvodny. Materiál použitý v architektuře souvisí se zatížením, které nese samotná architektura. Úroveň napětí rozvodny je vysoká, zátěž nesená samotnou architekturou je velká a úroveň napětí je nízká a zátěž nesená samotnou architekturou je malá. Architektura různých materiálů má své odpovídající výhody a nevýhody a rozsah použití.

Zařízení na ochranu před bleskem pro rozvodnu

Rozvodna je také vybavena zařízením na ochranu před bleskem, především hromosvody a svody. Bleskosvody jsou navrženy tak, aby zabránily zasažení rozvodny přímým bleskem, který blesk vybije do sebe a přivede bleskový proud k zemi. Když hrom dopadne na vedení v blízkosti rozvodny, vlna hromu vstoupí do rozvodny podél drátu a vytvoří přepětí. Kromě toho může provoz jističe také způsobit přepětí. Funkcí svodiče je automatické vybití do země pro snížení napětí, když přepětí překročí určitou mez. Po vybití zařízení automaticky zhasne oblouk, aby byl zajištěn normální provoz systému. V současnosti je nejpoužívanější pojistka oxidu zinečnatého.
