Pozinkovaná úhlová ocelová převodová věž

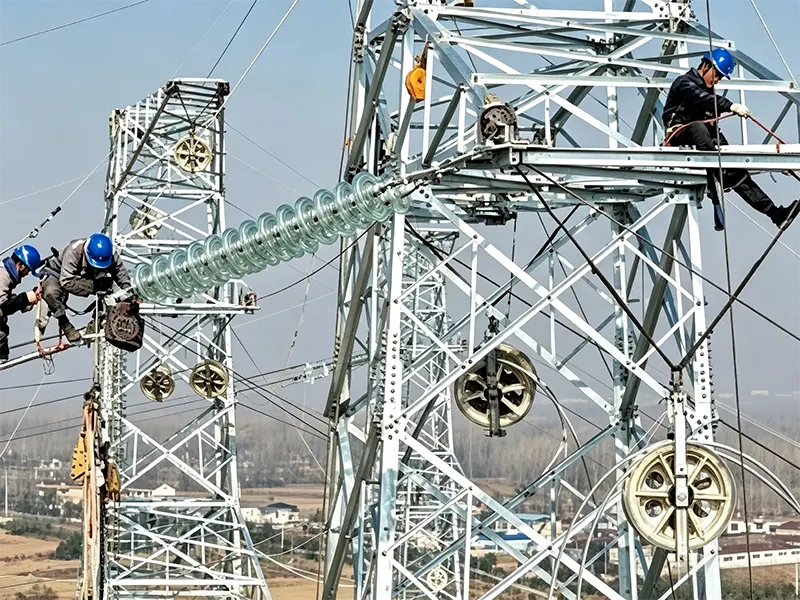

Pozinkovaná úhlová ocelová vysílací věž je prostorová příhradová konstrukce složená z úhlových ocelových prvků spojených šrouby s trojúhelníkovým nebo čtyřstranným průřezem. Tato konstrukce na bázi příhradových nosníků dosahuje konstrukční výhody „nízké hmotnosti a vysoké tuhosti“, účinně rozkládá zatížení prostřednictvím kombinací komponent a současně výrazně snižuje odpor větru ve srovnání s pevnými konstrukcemi.

Naše vysílací věže z pozinkované úhlové oceli jsou navrženy tak, aby vydržely zatížení větrem, ledem a napětím vodičů v různých povětrnostních podmínkách. S nastavitelnou výškou od 10 m do 200 m a jmenovitým napětím od 10 kV do 1100 kV tyto věže slouží k přenosu energie, telekomunikacím a aplikacím obnovitelné energie po celém světě.

Případy projektové spolupráce

Projekt obnovy venkovské sítě na Filipínách 110 kV

Místní filipínský dodavatel energetiky s námi spolupracoval na modernizaci venkovské sítě a zadal objednávku na 320 sad 110kV přizpůsobených pozinkovaných úhlových ocelových přenosových věží. S ohledem na místní tropické vysokoteplotní, deštivé a slané klima jsme optimalizovali tloušťku pozinkované vrstvy a modernizovali celkovou větruodolnou konstrukci. Všechny věže po dodání prošly akceptací místního energetického oddělení. Celý projekt byl dokončen a uveden do provozu podle plánu, což výrazně zlepšilo stabilitu místního napájení. Klient nakonec podepsal roční dlouhodobou rámcovou smlouvu o nákupu s naší továrnou.

Specifikace

Síla společnosti Maotong

Maotong Power působí jako přední světový poskytovatel řešení konstrukce věží se zaměřením na výzkum a vývoj a výrobu galvanizovaných úhlových ocelových přenosových věží, komunikačních věží a nových energetických podpůrných konstrukcí. Společnost nashromáždila 25 patentů pokrývajících klíčové oblasti včetně konstrukčního návrhu věže.

Roční výrobní kapacita přesahuje 60 000 tun přenosových věží, které slouží předním klientům včetně State Grid a China Southern Power Grid. Patentované „Polohovací zařízení pro zpracování ocelových trubkových konstrukcí“ zvýšilo efektivitu výroby o 20 %, zkrátilo dobu zpracování jednoho kusu na 15 minut a zároveň snížilo riziko ručního zásahu o více než 50 %.

Každý výrobek prochází přísnou kontrolou v průběhu celého výrobního procesu – od řezání oceli až po galvanizaci. Náš systém kontroly kvality je plně sledovatelný a vítáme inspekce továren u zákazníků. Záznamy o kontrole na místě potvrzují, že náhodné testy tloušťky a tvrdosti trvale splňují normy.

Globální dosah

Díky spolehlivé kvalitě produktů a citlivým poprodejním službám Maotong Power slouží klientům ve více než 30 provinciích v Číně a vyváží do Austrálie, Ameriky, Evropy, Afriky a Asie, včetně zemí podél iniciativy Belt and Road. Po celá léta jsme si udrželi dobré výsledky ve výběrových řízeních State Grid a China Southern Power Grid a vybudovali jsme si vedoucí pozici ve stožárech přenosového vedení ultravysokého napětí.

Proces žárového zinkování

Žárové zinkování je průmyslovým standardem ochrany proti korozi pro přenosové věže. Proces začíná kyselým mořením k odstranění okují a rzi z povrchu oceli, po kterém následuje opláchnutí vodou, aby se odstranily zbytky kyselin. Vyčištěná rohová ocel se poté ponoří do roztoku tavidla, předehřeje na 85–125 °C a ponoří do lázně roztaveného zinku o teplotě přibližně 435–436 °C.

Během ponoření se zinek metalurgicky spojí s ocelí a vytvoří jednotnou, hustou povlakovou vrstvu typicky 30–86 mikronů silnou v závislosti na tloušťce oceli. Potažené součásti jsou poté chlazeny vodou, pasivovány v roztoku bez chrómu a dokončeny, aby se odstranily případné zinkové ostruhy nebo popel. Tento proces poskytuje odolnost proti korozi, která prodlužuje životnost na více než 50 let, a to i v agresivních atmosférických podmínkách.

FAQ

Q1: Jaké materiály se používají pro přenosovou věž z pozinkované úhlové oceli?

A1: Používáme uhlíkovou konstrukční ocel třídy Q235B/A36 a Q355B/A572. Ke každé zásilce jsou dodávány úplné zprávy o kontrole materiálu.

Q2: Můžete přizpůsobit rozměry a design věže?

A2: Ano. Poskytujeme kompletní přizpůsobení návrhu na základě požadavků vašeho projektu – včetně výšky, jmenovitého napětí, konstrukčního typu, specifikací zatížení větrem a podmínek na místě.

Q3: Jakou poprodejní podporu můžete nabídnout?

A3: Poskytujeme dlouhodobou záruku kvality a profesionální technickou podporu. Pro problémy s kvalitou způsobené naší tovární výrobou nabízíme bezplatnou výměnu a řešení nápravy.
