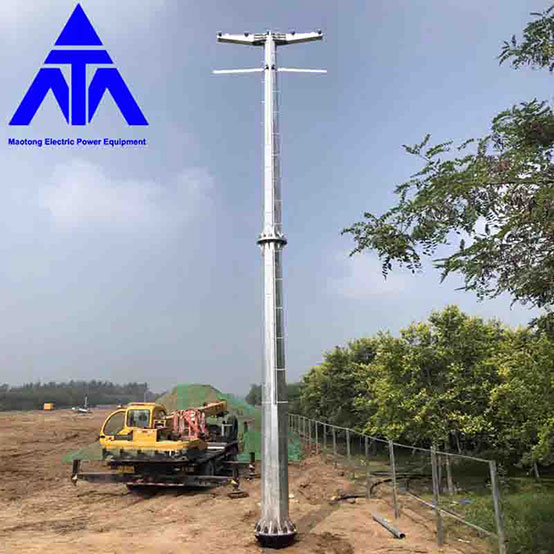

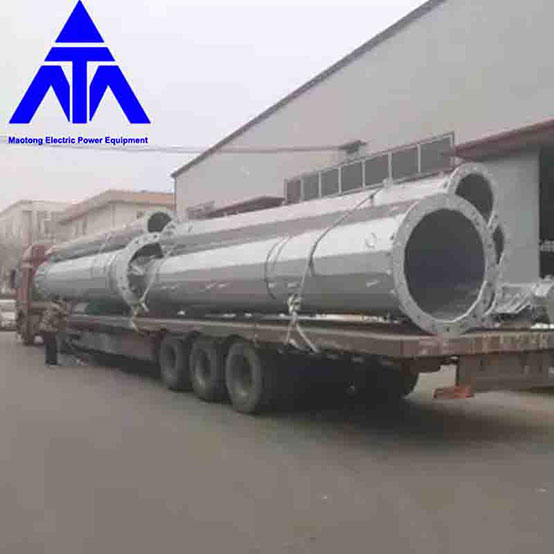

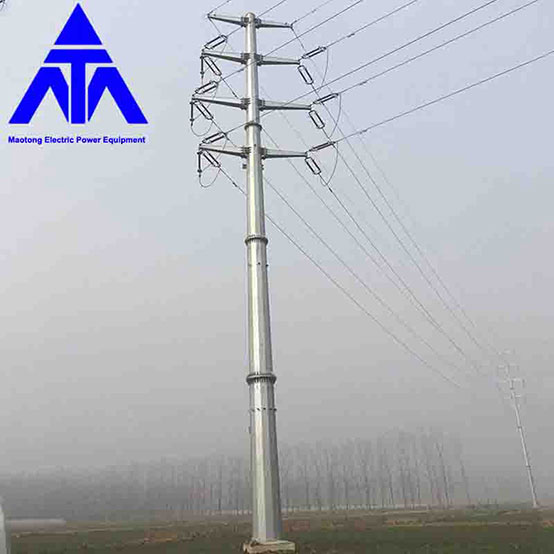

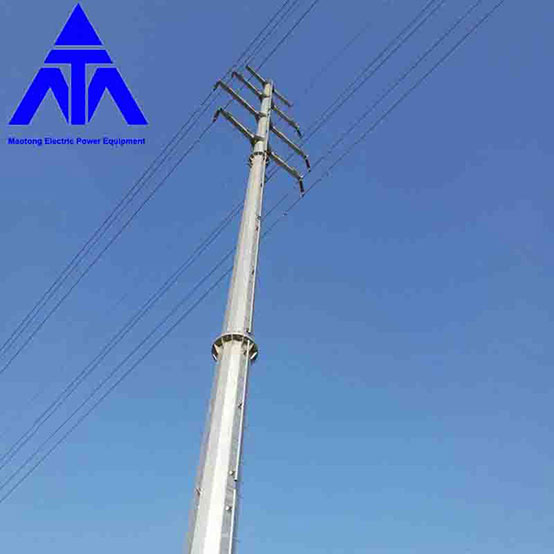

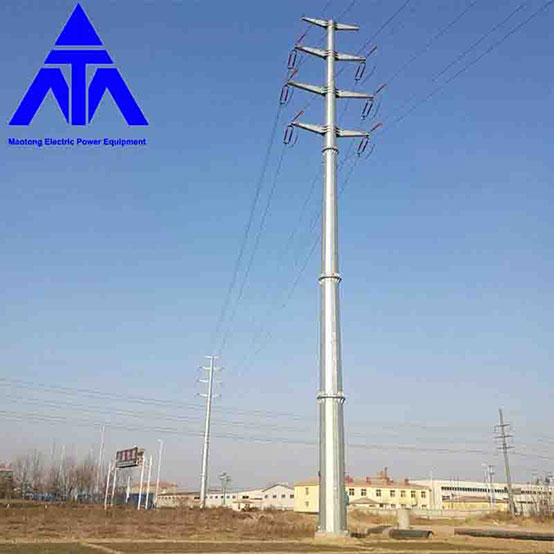

Design věžeje důležitou součástí konstrukčního návrhu nadzemních přenosových vedení, která přímo ovlivňuje bezpečný provoz a náklady přenosových vedení. Podle statistik tvoří náklady na sloupy a stožáry 37 % nákladů na výstavbu elektrického vedení. V projektu elektrického vedení dosahuje podíl přímého sloupu a věže na celkovém počtu sloupů a věží obecně 80 %, což má velký dopad na náklady projektu, a čím delší je vedení, tím je dopad zjevnější. Proto podle ustanovení Technologie návrhu ocelových trubkových stožárů venkovních přenosových vedení by návrh měl být technologicky nejpokročilejší a ekonomicky přijatelný za předpokladu zajištění kvality, bezpečnosti a použitelnosti.

Návrhové meteorologické podmínky projektu jsou typické meteorologické podmínky provincie Guangdong, jmenovitě maximální rychlost větru je 25 m/s, návrhová maximální námraza je 15 mm, minimální teplota je -10 °C a maximální teplota 40 °C. .

Podle předběžného přezkoumání návrhu a schvalovacích dokumentů Projektu je pro Projekt vybrán vodič LGJX-240/30 s hliníkovým jádrem (technická norma GB1179-83), s konstrukčním bezpečnostním faktorem k=5 a maximálním pracovním napětím 52,06N /mm2. Jeden hromosvod je ocelový lanko GJX-50 potažené slitinou vzácných zemin z 5 % hliníku, s bezpečnostním faktorem k=8 a maximálním pracovním napětím 147N/mm2, a druhý je hromosvod z kompozitního optického vlákna OPGW.

                            Přidat a konzultovat

Vzhledem k tomu, že projekt je městskou linií s plochým terénem, ​​horizontální rozpětí a vertikální rozpětí různých umístění věží nejsou rozptýlené, takže rozpětí použité při návrhu ocelových trubkových sloupů je určeno jako: horizontální rozpětí je 180 m, vertikální rozpětí je 200 m a reprezentativní rozpětí je 200 m.

Linka je postavena podél květinového pásu městského plánování. Květinový pás se používá k ozelenění stromů, komunikačních vedení a vedení nízkého napětí. Zároveň je z důvodu městské krásy nastavena příliš malá maximální jmenovitá výška, což nepochybně omezí použití stožárů z ocelových trubek. Pokud je však maximální jmenovitá výška nastavena příliš vysoko, příslušně se zvýší materiálový index celé věže. Pomocí zkušebního výpočtu je jmenovitá výška sloupu z ocelových trubek určena jako: jmenovitá výška napínacího úhlu je 18 m a jmenovitá výška přímého úseku je 19-20 m, za předpokladu, že index jednoho základu věže se výrazně nezvýší.

Navíc s ohledem na skutečné rozpětí může v městských oblastech za podmínek křížení a rovinatého terénu maximální jmenovitá výška 20m dosáhnout 200m, proto je vhodné zvolit jako maximální jmenovitou výšku 20m.ocelový trubkový sloup.
