Napěťové úrovně energetické soustavy zahrnují 220/380V (0,4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV a 500 kV. Se zdokonalováním technologie výroby motorů se 10 kV motory vyráběly v sériích, takže motory 3 kV a 6 kV byly méně používány a motory 20 kV a 66 kV se také používaly zřídka. Napájecí systém je převážně 10 kV a 35 kV. Systém přenosu a distribuce energie je převážně nad 110 kV. V elektrárně jsou dva typy generátorů: 6 kV a 10 kV. Nyní je hlavním generátorem 10 kV. Uživateli jsou všechny nízkonapěťové systémy 220/380 V (0,4 kV).

Přenosová síť je dle Návrhových pravidel pro městské energetické sítě 500 kV, 330 kV, 220 kV a 110 kV, vysokonapěťová distribuční síť 110 kV a 66 kV, vysokonapěťová distribuční síť 20 kV, 10 kV a 6 kV a distribuční síť nízkého napětí je 0,4 kV (220 V/380 V).

Elektrárna vysílá výkon 6 kV nebo 10 kV. Elektrárna může kromě vlastní spotřeby (pomocné napájení) posílat uživatelům v blízkosti elektrárny i napětí 10 kV. Rozsah napájení 10 kV je 10 km, 35 kV je 20~50 km, 66 kV je 30~100 km, 110 kV je 50~150 km, 220 kV je 100~300 km, 330 kV je 200~600 Km 500 kV je 150~850 km.

Různé napěťové úrovně energetického systému jsou převáděny pomocí výkonových transformátorů. Napětí stoupá k náběhovým transformátorům (rozvodny jsou náběhové stanice) a klesá k klesajícím transformátorům (rozvodny jsou klesající stanice). Dvoucívkový transformátor se dvěma cívkami (vinutí) se volí při změně jednoho napětí na jiné napětí a třícívkový transformátor se třemi cívkami (vinutí) při změně druhého napětí na dvě napětí.

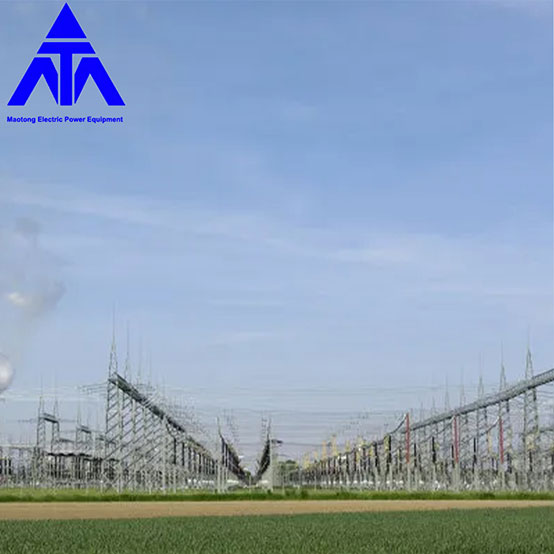

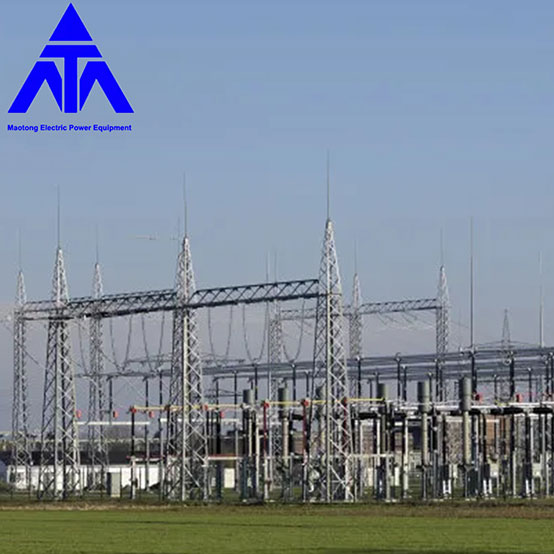

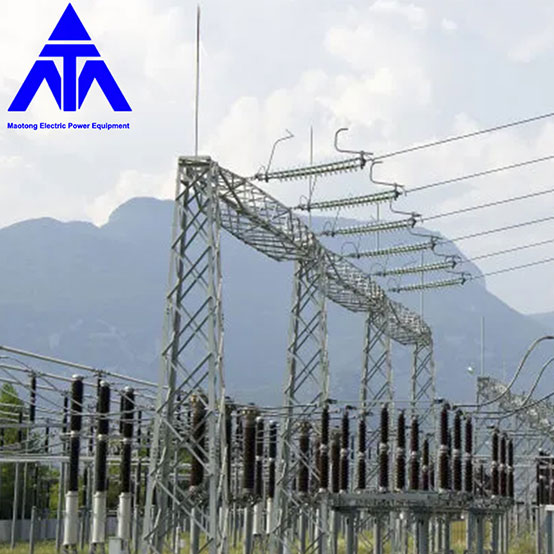

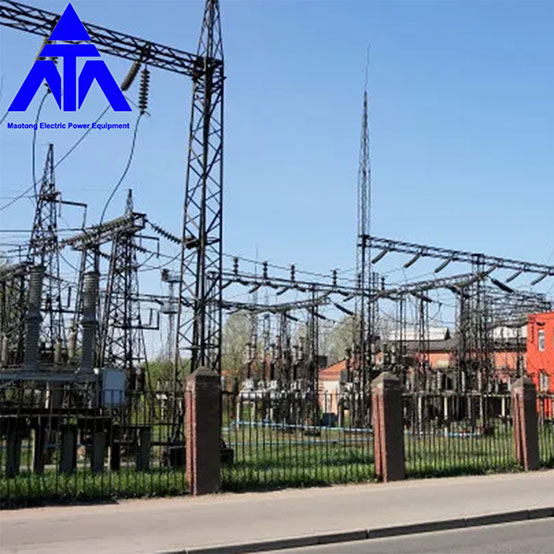

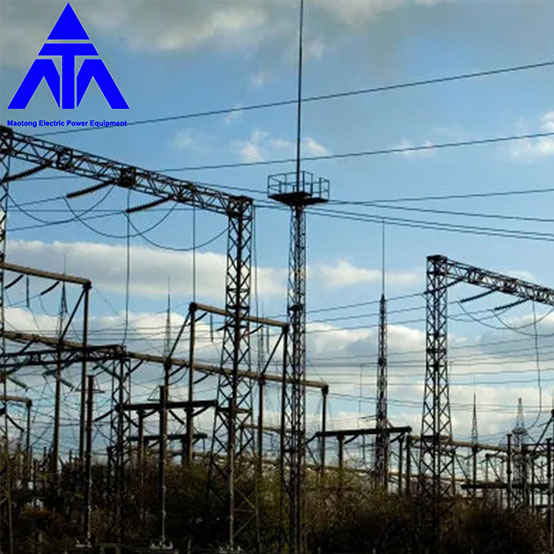

Kromě zesilování a snižování napětí je rozvodna také rozdělena podle velikosti na uzlovou, regionální a koncovou. Napěťová úroveň uzlové stanice je obecně tři (tři cívkové transformátory), 550 kV/220 kV/110 kV. Regionální stanice mají také obecně tři napěťové úrovně (třícívkový transformátor), 220 kV/110 kV/35 kV nebo 110 kV/35 kV/10 kV. Koncové stanice jsou obecně přímo připojeny k uživatelům a většina z nich má dvě napěťové úrovně (dvě cívky transformátoru) 110kV/10kV nebo 35kV/10kV. Vlastní rozvodna uživatele má obecně pouze dvě napěťové úrovně (dvoucívkový transformátor): 110 kV/10 kV, 35 kV/0,4 kV a 10 kV/0,4 kV, z nichž 10 kV/0,4 kV je nejvíce.
